Tiêu chuẩn lắp đặt cửa cuốn 2IN1 Austdoor (Kỹ thuật cần biết)

Tiêu chuẩn lắp đặt cửa cuốn 2IN1 Austdoor gồm 5 yếu tố bắt buộc: khung kỹ thuật đồng bộ 100% từ nhà máy, kích thước ô chờ chính xác, nguồn điện chờ, ngưỡng cửa Inox 304 và bộ khuyến cáo vận hành chính hãng. Khác với cửa cuốn khe thoáng thường, cửa 2IN1 tích hợp cả thân cửa cuốn lẫn một cửa đi thoát hiểm trong cùng một hệ khung thép đồng bộ, nên chỉ cần lệch một chi tiết là toàn bộ hành trình cửa bị ảnh hưởng. Bài viết hệ thống lại đủ 5 tiêu chuẩn này, kèm bảng thông số ô chờ và checklist nghiệm thu để gia chủ, nhà thầu và anh em kỹ thuật dùng được ngay.

Tư vấn chuyên môn: Quang Nhật – Chuyên gia tư vấn cửa cuốn Austdoor tại TP.HCM, trực tiếp khảo sát và giám sát lắp đặt nhiều công trình nhà phố khu vực miền Nam.

1. Cửa cuốn 2IN1 là gì và vì sao lắp đặt khác cửa cuốn thường?

Cửa cuốn 2IN1 Austdoor là bộ cửa tích hợp hai chức năng trong một hệ khung: phần thân cửa cuốn phía trên và một cánh cửa đi (exit door) đóng vai trò lối thoát hiểm phía dưới. Chính vì có thêm cửa đi và hệ khung thép đỡ toàn bộ kết cấu, việc lắp đặt phức tạp hơn hẳn cửa khe thoáng đơn thuần, đòi hỏi chuẩn bị mặt bằng và đấu nối đúng ngay từ phần thô.

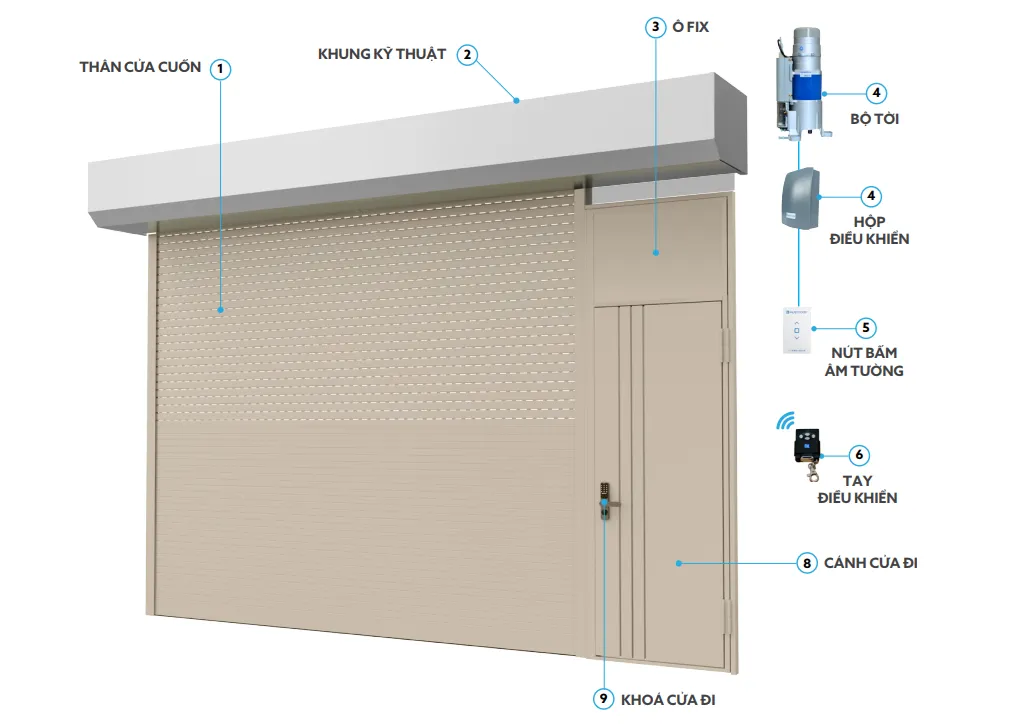

Hiểu cấu tạo cửa cuốn 2IN1 trước khi lắp giúp bạn kiểm soát được chất lượng. Một bộ cửa hoàn chỉnh gồm các thành phần chính sau:

Cửa 2IN1 hiện có 2 model phổ biến là AE5 (nan dày 1.0-1.15mm, ray U85iNS) và AE9 (nan dày 1.3-1.45mm, ray U87NS bản lớn hơn). Việc chọn model ảnh hưởng trực tiếp đến kích thước ray và không gian chờ cần chuẩn bị, nên hãy chốt model trước khi xây. Bạn có thể tham khảo thông số chi tiết tại trang cửa cuốn 2IN1 model AE5 để so sánh với AE9. Ngoài ra, phần ô fix phía trên cửa đi còn có 2 lựa chọn thẩm mỹ là ô fix Solid hay CNC, cũng nên quyết định sớm cùng lúc với phương án lắp.

2. Tiêu chuẩn 1: Khung kỹ thuật đồng bộ 100% từ nhà máy

Đây là tiêu chuẩn quan trọng nhất và là điểm khác biệt lớn nhất so với cửa cuốn thường. Cửa 2IN1 không phải kiểu “thợ tự hàn” khung cửa đi vào thân cửa tại công trình. Toàn bộ sản phẩm được sản xuất đồng bộ tại nhà máy Austdoor, bao gồm hệ khung thép hộp 75x75mm dày 1.5mm cực kỳ vững chãi.

• Ưu điểm: Khung kỹ thuật đạt độ chính xác, giúp cửa vận hành ổn định, không bị xô lệch hay kẹt nan trong quá trình sử dụng.
• Lợi ích: Lắp đặt nhanh hơn, an toàn hơn và giảm tối đa sự phụ thuộc vào tay nghề thợ – yếu tố vốn là nguyên nhân số một gây lỗi vận hành ở cửa cuốn gia công thủ công.

Vì vậy, nguyên tắc đầu tiên khi lắp đặt cửa cuốn 2IN1 là sử dụng 100% hệ khung đồng bộ, tuyệt đối không “chế” hay “độ” thêm. Mọi can thiệp cắt gọt khung tại công trình đều làm mất tính đồng bộ và vô hiệu điều kiện bảo hành.

Cũng vì hệ khung là một khối kết cấu liền, bạn nên quyết định nên lắp lô cuốn vào trong hay ngoài ngay từ phần thô. Lắp sai vị trí lô cuốn sau khi hoàn thiện trần sẽ rất tốn công sửa.

3. Tiêu chuẩn 2: Kích thước ô chờ và không gian lắp đặt

Vì là hệ thống có hệ khung lớn, bạn cần chuẩn bị không gian chờ chính xác, đây là tiêu chuẩn bắt buộc về mặt xây dựng. Dựa trên bảng “Thông số lắp đặt” trong tài liệu kỹ thuật Austdoor, các thông số chủ nhà cần quan tâm gồm:

Nói gọn: bạn phải đảm bảo trần nhà đủ cao để giấu chiều cao lô cuốn A, và hai bên tường (cột) đủ rộng để lắp hệ ray. Với model AE9 dùng ray U87NS bản lớn, phần phủ bì hai bên sẽ rộng hơn AE5 đôi chút, nên cần tính kỹ nếu ô chờ hẹp.

4. Tiêu chuẩn 3: Nguồn điện chờ cho motor và bộ lưu điện

Một tiêu chuẩn cơ bản nhưng hay bị bỏ qua khi lắp đặt cửa cuốn 2IN1 là phần điện. Cửa 2IN1 vận hành bằng bộ tời (motor) và hộp điều khiển, nên cần chuẩn bị nguồn chờ đúng vị trí ngay khi đi dây điện cho nhà:

• Nguồn điện chính (AC 220V): Một đường điện chờ cấp cho motor và hộp điều khiển, nên đặt gần vị trí lô cuốn và ở bên trong nhà để bảo vệ linh kiện khỏi mưa nắng.
• Ổ cắm cho bộ lưu điện (UPS): Nếu lắp thêm bộ lưu điện cửa cuốn (E1000/P1000 cho motor 300/500, E2000/P2000 cho motor 800), cần một ổ cắm 220V gần đó để sạc.

Phần đấu nối điện cho cửa 2IN1 không quá phức tạp – thợ điện hoặc kỹ thuật viên cửa cuốn đều làm được. Điều quan trọng là chừa đúng vị trí nguồn chờ và đấu nối gọn gàng, có tiếp địa, tránh để dây điện lộ ngoài trời gây chập ẩm. Hộp điều khiển đi kèm (loại hộp điều khiển AA803 dùng công nghệ mã nhảy ARC) cũng nên được lắp ở vị trí khô ráo, dễ thao tác.

5. Tiêu chuẩn 4: Ngưỡng cửa đi – thanh ngang dưới Inox 304

Đây là điểm kỹ thuật khách hàng hay thắc mắc nhất khi tìm hiểu tiêu chuẩn lắp đặt cửa cuốn 2IN1 Austdoor.

• Vật liệu: Cửa đi bắt buộc có một thanh ngang dưới bằng Inox 304 dày 1.5mm.
• Mục đích: Thanh Inox này không phải để “làm vướng”, mà là một phần của kết cấu khung thép, giúp toàn bộ hệ thống “khóa” lại với nhau, đảm bảo độ cứng vững và giữ cửa đi không bị xô lệch.
• Lưu ý khi lắp đặt: Phải cố định thanh Inox phẳng và chắc chắn xuống nền nhà; canh cao độ nền hoàn thiện để mép thanh không bị kênh, gây vấp khi dắt xe.

6. Tiêu chuẩn 5: Khuyến cáo vận hành và nhận diện hàng chính hãng

Trong tài liệu kỹ thuật của Austdoor, phần “Khuyến cáo” được ghi rất rõ và cũng được xem là một phần của tiêu chuẩn lắp đặt cửa cuốn 2IN1 Austdoor. Anh em kỹ thuật cần bàn giao đầy đủ cho gia chủ:

1. Cửa đi chỉ dùng để đi bộ và dắt xe. Trọng lượng tối đa đặt lên thanh ngang dưới không quá 40kg. Khi đi lại chú ý để không vấp vào thanh ngang dưới.
2. Cửa được sản xuất trên dây chuyền hiện đại, có tính đồng bộ cao; việc sử dụng phụ kiện đi kèm không chính hãng là nguyên nhân gây hư hỏng cửa và các phụ kiện khác.
3. Khách hàng nên đọc kỹ hướng dẫn sử dụng trước khi dùng.

Khâu nghiệm thu tem chống giả rất quan trọng vì cửa 2IN1 là dòng cao cấp, dễ bị trà trộn linh kiện không đồng bộ. Bạn có thể xem chi tiết cách nhận diện cửa cuốn Austdoor chính hãng để tự kiểm tra trước khi thanh toán.

7. Checklist nghiệm thu cửa cuốn 2IN1 sau lắp đặt

Video mô phỏng cách hoạt động của cửa cuốn 2IN1

Đây là phần ít nơi tư vấn cho gia chủ. Sau khi thợ lắp xong, bạn nên tự kiểm 8 điểm dưới đây trước khi ký nghiệm thu – đây cũng là thước đo một đơn vị lắp đặt làm đúng tiêu chuẩn hay không:

• Khung cân: Dùng thước nivo kiểm tra khung và hai ray thẳng đứng, lô cuốn nằm ngang, không nghiêng lệch.
• Hành trình êm: Cho cửa cuốn lên/xuống vài lần, nan chạy êm, không rít, không khựng, dừng đúng điểm trên và dưới.
• Cảm biến đảo chiều: Đặt vật cản dưới đường cửa đóng, cửa phải tự dừng và đảo chiều – đây là tính năng an toàn bắt buộc.
• Cửa đi đóng kín: Đóng mở cánh cửa đi nhẹ nhàng, gioăng cao su tiếp xúc đều, không hở khe, không cọ sát khung.
• Khóa cửa đi: Khóa tay gạt H1 đóng/mở trơn tru, chốt ăn sâu vào khung.
• Thanh Inox 304 phẳng: Thanh ngang dưới cố định chắc, không kênh, không vênh so với nền.
• Tem chính hãng: Quét QR trên thân cửa, motor, hộp điều khiển và UPS – đủ tem, đúng thông tin.
• Test mất điện: Nếu có UPS, ngắt nguồn chính và thử mở cửa cuốn bằng lưu điện; đồng thời thử mở cửa đi thoát hiểm bằng tay để đảm bảo lối thoát luôn dùng được.

Chỉ cần một điểm không đạt, hãy yêu cầu khắc phục trước khi nghiệm thu. Một bộ cửa 2IN1 lắp đúng tiêu chuẩn sẽ vận hành êm và an toàn trong hàng chục năm; lắp ẩu thì lỗi sẽ xuất hiện chỉ sau vài tháng.

8. Câu hỏi thường gặp khi lắp đặt cửa cuốn 2IN1

1. Cửa đi (exit door) mở ra ngoài hay mở vào trong?
Theo tiêu chuẩn kỹ thuật, cửa đi được thiết kế mở vào trong để không vướng vỉa hè hay vật cản bên ngoài, đồng thời tăng an toàn khi đóng khóa.

2. Kích thước cửa đi có cố định không?
Có. Cánh cửa đi được sản xuất theo kích thước tiêu chuẩn (cao khoảng 2150mm, rộng khoảng 820mm) để đảm bảo kết cấu và an toàn, không tùy biến tự do như cửa thường.

3. Thanh ngang dưới Inox 304 có làm vướng khi dắt xe không?
Có một độ cao nhất định nên bạn cần nhấc nhẹ bánh xe khi dắt qua. Đổi lại, thanh Inox 304 siêu bền, chống mài mòn và giữ vững kết cấu khung – đây là đánh đổi nhỏ để có lối thoát hiểm an toàn.

4. Lắp cửa 2IN1 cần chuẩn bị gì trước về phần xây dựng?
Cần đúng ba thứ: ô chờ đủ rộng và cao (theo bảng thông số ở mục 3), nguồn điện AC 220V chờ sẵn gần lô cuốn, và quyết định trước vị trí lô cuốn trong hay ngoài. Chuẩn bị đúng từ phần thô giúp lắp nhanh và đẹp.

5. Nên chọn model AE5 hay AE9 để lắp?
AE5 (nan 1.0-1.15mm) phù hợp cửa cỡ trung bình, tối ưu chi phí; AE9 (nan 1.3-1.45mm, ray U87NS lớn) phù hợp cửa lớn hoặc nhà mặt tiền cần an ninh cao. Diện tích và mức độ an ninh mong muốn quyết định lựa chọn.

6. Mưa lớn có tạt nước vào khe cửa đi không?
Không. Cánh cửa đi và khung được thiết kế đồng bộ với hệ gioăng cao su chuyên dụng, đảm bảo kín khít, chống nước và ngăn bụi khi lắp đúng kỹ thuật.

9. Kết luận

Tuân thủ đủ 5 tiêu chuẩn lắp đặt cửa cuốn 2IN1 Austdoor – khung đồng bộ, ô chờ chuẩn, nguồn điện chờ đúng, ngưỡng cửa Inox 304 và khuyến cáo chính hãng – cộng với một quy trình nghiệm thu kỹ, bạn sẽ có bộ cửa vận hành êm ái, bền bỉ và an toàn thoát hiểm trong suốt vòng đời sử dụng. Đây là sản phẩm đòi hỏi kỹ thuật lắp đặt đồng bộ chính xác, nên việc chọn đúng đơn vị thi công quan trọng không kém việc chọn sản phẩm.
